سیستم VRF (مخفف Variable Refrigerant Flow یا جریان متغیر مبرد) یکی از سیستمهای پیشرفته HVAC مناسب برای ساختمانهای مسکونی، اداری و تجاری است. این سیستم که گاهی با نام VRV (مخفف Variable Refrigerant Volume) نیز شناخته میشود، امکان کنترل جریان مبرد را در پنلهای داخلی فراهم میکند.
سیستم VRF از چندین یونیت داخلی (Internal Unit) و یک یونیت خارجی (Outdoor Unit) تشکیل شده است. در این سیستم، مایع مبرد حاصل از چگالش در یونیت خارجی به انشعابهای مختلف تقسیم شده و پس از عبور از شیر انبساط وارد یونیتهای داخلی میشود.
هوا از فضای مورد تهویه وارد یونیت داخلی شده و پس از عبور از کویل سرما (DX)، دمای آن کاهش یافته و مجدداً به فضا بازمیگردد. بنابراین، سیستم VRF امکان تهویه مطبوع و کنترل دمای دقیق فضاها را فراهم میکند.
بواسطه استفاده از کمپرسورهای دیجیتال یا اسکرال اینورتر، نرخ جریان مبرد ورودی به کویل یونیتهای داخلی قابل تغییر است. این ویژگی به سیستم امکان میدهد تا دمای هر فضا به صورت مستقل و دقیق کنترل شود.
قدیمیترین سیستمهای VRF تنها با هدف گرمایش و سرمایش استفاده میشدند و تأمین آب گرم مصرفی مستلزم استفاده از تجهیزی جداگانه بود. این تجهیز میتوانست پکیج یا ترکیب بویلر و منبع کویلدار باشد که نیاز به فضایی در موتورخانه داشت.
در سیستمهای جدید، امکان تأمین گرمایش، سرمایش و آب گرم مصرفی تنها با یک تجهیز فراهم شده است. عملکرد این سیکل به این صورت است که در فصول بهار و تابستان، مبرد پس از تبادل حرارت در یونیتهای داخلی و جذب حرارت فضای مورد تهویه، در مسیر بازگشت به یونیت خارجی از یک مبدل حرارتی عبور میکند. در این مبدل، حرارت مبرد به آب مصرفی منتقل شده و سپس مبرد به یونیت خارجی بازمیگردد و سیکل تکرار میشود.
مبدلهای حرارتی برای تولید آب گرم بسته به دمای مورد نیاز متفاوت هستند. برای مثال، اگر هدف استفاده از این حرارت بازیافتشده برای سیستم گرمایش از کف باشد، دمای حدود ۵۰ درجه سانتیگراد مناسب خواهد بود. در این حالت، دستگاه تبادل حرارت معمولاً یک مبدل صفحهای است (به دلیل ابعاد کوچکتر) که در یک سمت آن مبرد (R410a) و در سمت دیگر آب جریان دارد.

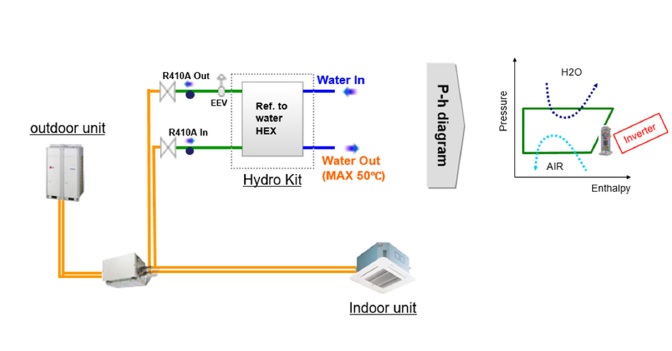

در شکل زیر، سیکل تولید آب گرم با دمای متوسط در سیستم VRF قابل مشاهده است:
در حالتی که نیاز به آب خروجی با دمای بالاتر باشد، از دستگاه تبادل حرارتی استفاده میشود که دارای یک سیکل مجزا با مبرد R134a است. این دستگاه نه تنها از حرارت بازیافتشده استفاده میکند، بلکه برای افزایش دما، دارای یک کمپرسور جداگانه و دو مبدل صفحهای است.

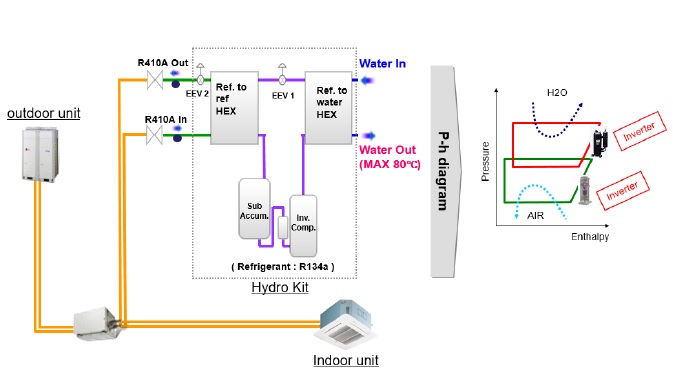

یکی از مبدلها برای تبادل حرارت بین مبرد R134a و R410a و دیگری برای تبادل حرارت با آب مصرفی طراحی شده است. در شکل زیر، سیکل تولید آب گرم با دمای بالا (حدود ۸۰ درجه سانتیگراد) در سیستم VRF قابل مشاهده است:

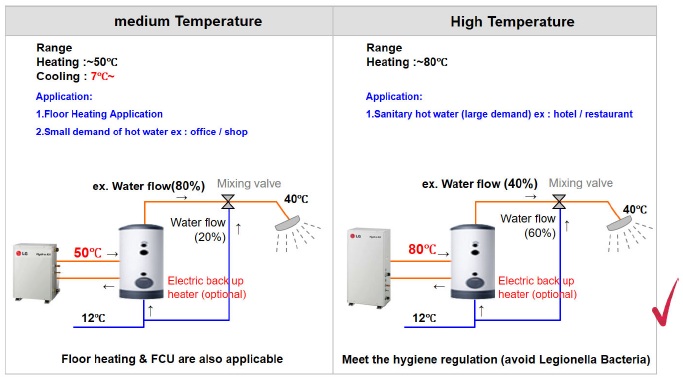

مبدلهای مورد استفاده برای بازیافت حرارت و تولید آب گرم در دستگاههای LG با نام Hydro Kit شناخته میشوند. این مبدلها در دو نوع موجود هستند:
دمای متوسط: برای تولید آب گرم با دمای حدود ۵۰ درجه سانتیگراد
دمای بالا: برای تولید آب گرم با دمای حدود ۸۰ درجه سانتیگراد
همچنین، برای تولید آب گرم مصرفی با دمای حدود ۴۰ درجه سانتیگراد میتوان از مبدل نوع دمای متوسط استفاده کرد. نوع Hydro Kit انتخاب شده، قابلیت استفاده در ساختمانهایی با نیاز محدود به آب گرم را نیز دارد.

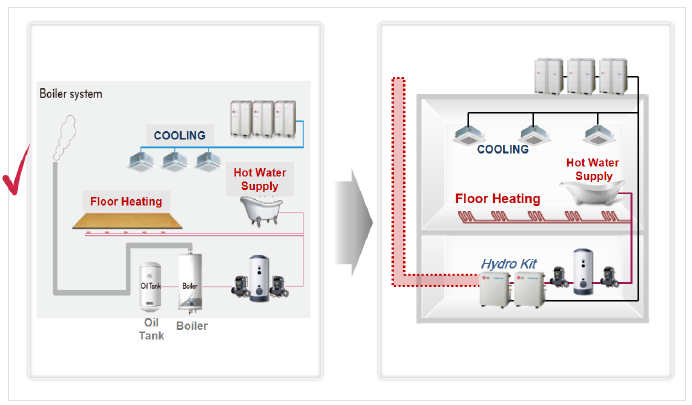

در سیستمهای متداول تولید گرمایشی، عمدتاً از سوختهای فسیلی استفاده میشود که علاوه بر مصرف بالای انرژی، آلودگی محیط زیست را نیز به همراه دارد. اما در سیستم معرفی شده، استفاده از بازیافت انرژی سبب کاهش چشمگیر مصرف انرژی و کاهش انتشار گازهای آلاینده میشود و همچنین نیاز به دستگاههای جداگانه برای تولید آب گرم را منتفی میسازد.

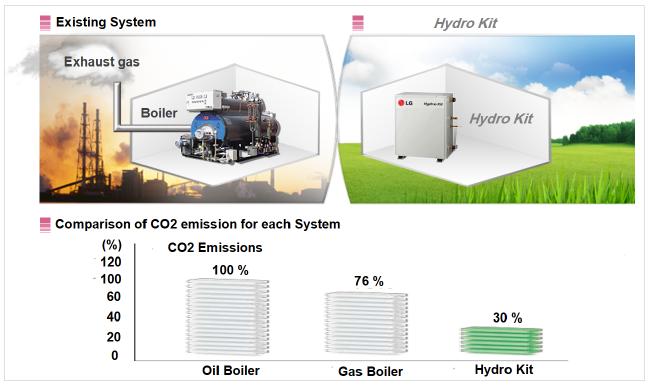

همچنین، همانطور که در نمودار مقایسهای زیر مشاهده میکنید، استفاده از Hydro Kit در تولید آب گرم باعث کاهش انتشار CO₂ حدود ۷۰ درصدی نسبت به سیستمهای معمول میشود.

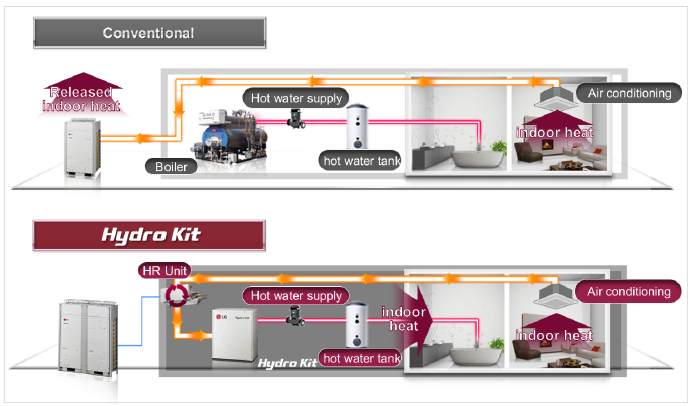

در این سیستم، Hydro Kit نقش کلیدی ایفا میکند. از آنجایی که Heat Recovery میتواند حرارت فضای مورد تهویه را در مناطقی که نیاز به سرمایش دارند بازیابی کند (این حرارت در حالت عادی توسط یونیت خارجی دفع شده و وارد اتمسفر میشود)، سیستم از این حرارت برای تولید آب گرم استفاده میکند.
در مواردی که نیاز به دمای بالاتر از ۵۰ درجه سانتیگراد باشد، میتوان از سیستم کمکی یا پنلهای فوتوولتائیک مجهز به سیکل مجزا استفاده کرد.

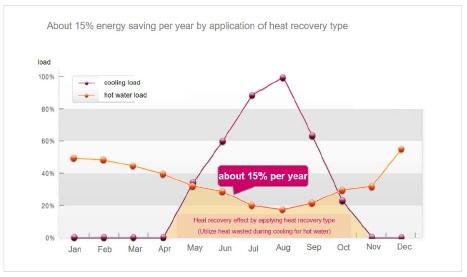

بررسیها نشان میدهد که استفاده از سیستم بازیافت حرارت برای تولید آب گرم مصرفی میتواند حدود ۱۵ درصد کاهش مصرف انرژی سالانه را به همراه داشته باشد.

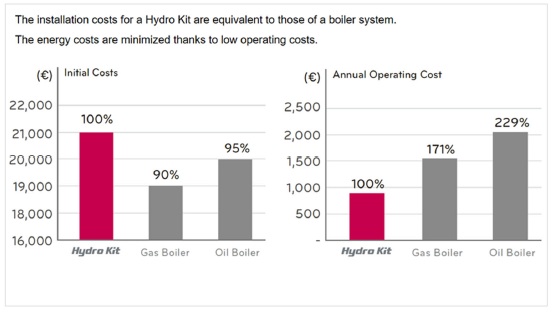

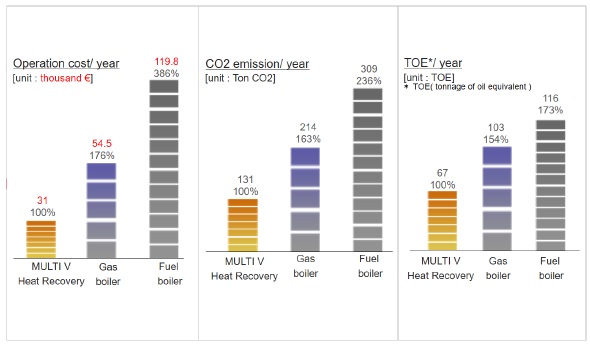

مطابق نمودار زیر، سیستم Hydro Kit تقریباً با سیستمهای بویلر از نظر هزینههای نصب و راهاندازی برابری میکند، اما هزینههای سالانه آن حدود ۵۰ درصد کمتر است.

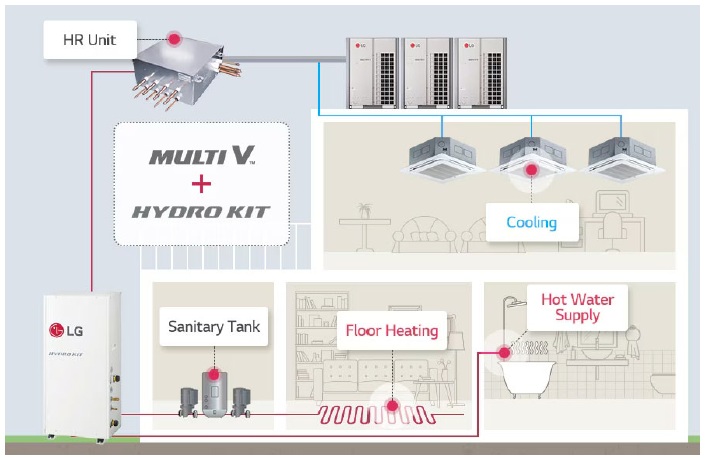

استفاده از Hydro Kit در سیستم VRF این امکان را فراهم میکند که سرمایش و گرمایش فضا و همچنین تأمین آب گرم مصرفی به طور همزمان توسط یک دستگاه انجام شود و نیاز به دستگاه جداگانه برای آب گرم مصرفی نباشد.
ترکیب این سیستم دارای راندمان بالایی است و نه تنها نیاز به فضای بزرگتر برای جانمایی تأسیسات را منتفی میسازد، بلکه صرفهجویی قابل توجهی در مصرف انرژی ایجاد کرده و انتشار گاز CO₂ را نیز کاهش میدهد.
