در برخی پروژههای خاص، نیاز به تأمین همزمان سرمایش و گرمایش در فضاهای مختلف ساختمان وجود دارد. سیستمهای VRF سهلولهای (Heat Recovery) بهمنظور پاسخگویی به این نیاز طراحی شدهاند. در این متن، نحوه ایجاد سرمایش و گرمایش همزمان در سیستم VRF جدید بهصورت فنی و مرحلهبهمرحله تشریح میشود.
مطالب مرتبط: کمپرسورهای TURBOCOR (گریز از مرکز بدون روغن)

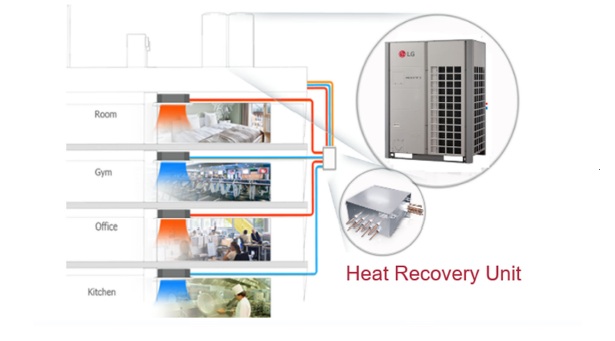

سیستمهای VRF سهلولهای زمانی مورد استفاده قرار میگیرند که در یک پروژه، بهطور همزمان نیاز به سرمایش و گرمایش وجود داشته باشد. در سیستمهای VRF سهلولهای، مبرد از یونیت خارجی وارد یک جعبه تقسیم در داخل ساختمان میشود و از آنجا انشعابات به یونیتهای داخلی ادامه پیدا میکند.

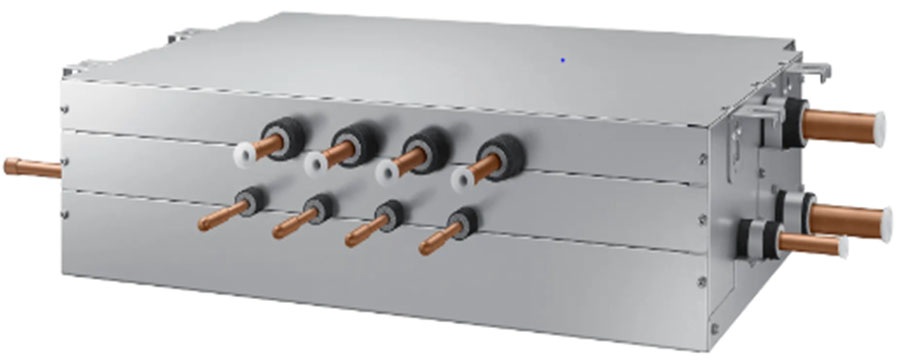

این جعبه تقسیم که تصویر آن در بالا مشاهده میشود، «یونیت هیت ریکاوری» نام دارد که به اختصار HR Unit گفته میشود.
لولههای خروجی از یونیت خارجی
از یونیت خارجی، سه لوله به شرح زیر خارج میشود:
- لوله بخار فشار پایین (Low Pressure Vapor)
- لوله بخار فشار بالا (High Pressure Vapor)
- لوله مایع فشار بالا (Low Pressure Liquid)
نکته بسیار مهم، بهویژه در زمان اجرا، تعمیر و نگهداری، این است که لوله ساکشن بزرگترین سایز لوله بوده و حامل مبرد گازی کمفشار است. تشخیص صحیح لولهها در این مراحل اهمیت بالایی دارد. دومین سایز لوله مربوط به لوله دیسشارژ است که حامل مبرد گازی پرفشار میباشد و در نهایت کوچکترین سایز لوله مربوط به خط حامل مبرد مایع است.
نحوه عملکرد سیستم VRF

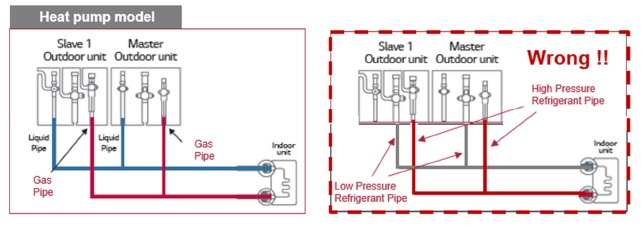

در دستگاههای VRF سهلولهای (Heat Recovery)، امکان اجرا به روش دولولهای (Heat Pump) نیز وجود دارد. در این حالت کافی است شیر سرویس ورودی دستگاه خارجی برای خط ساکشن (بخار فشار پایین) بسته باشد و هیچیک از دو لولهای که از دستگاه خارج میشوند به آن متصل نباشند.
برخلاف سیستمهای رایج DX دولولهای، در روش سهلولهای، یک لوله سوم نیز وجود دارد که گاز داغ پرفشار را از خروجی کمپرسور به سمت هیت ریکاوری و سپس به یونیتهای داخلی هدایت میکند.

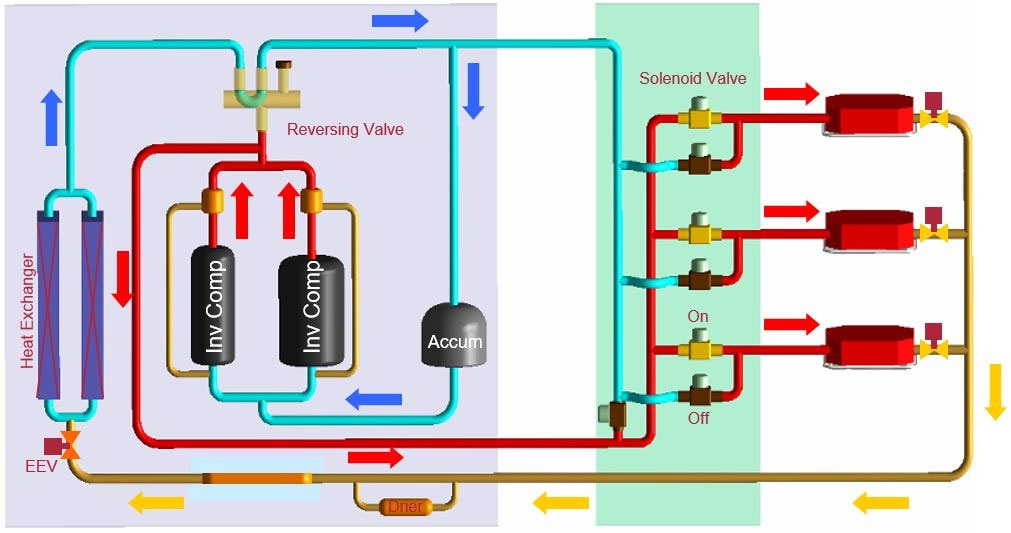

حالتهای عملکرد دستگاه VRF هیت ریکاوری
دستگاه VRF هیت ریکاوری بر اساس نیاز غالب ساختمان، میتواند در سه حالت زیر عمل کند:

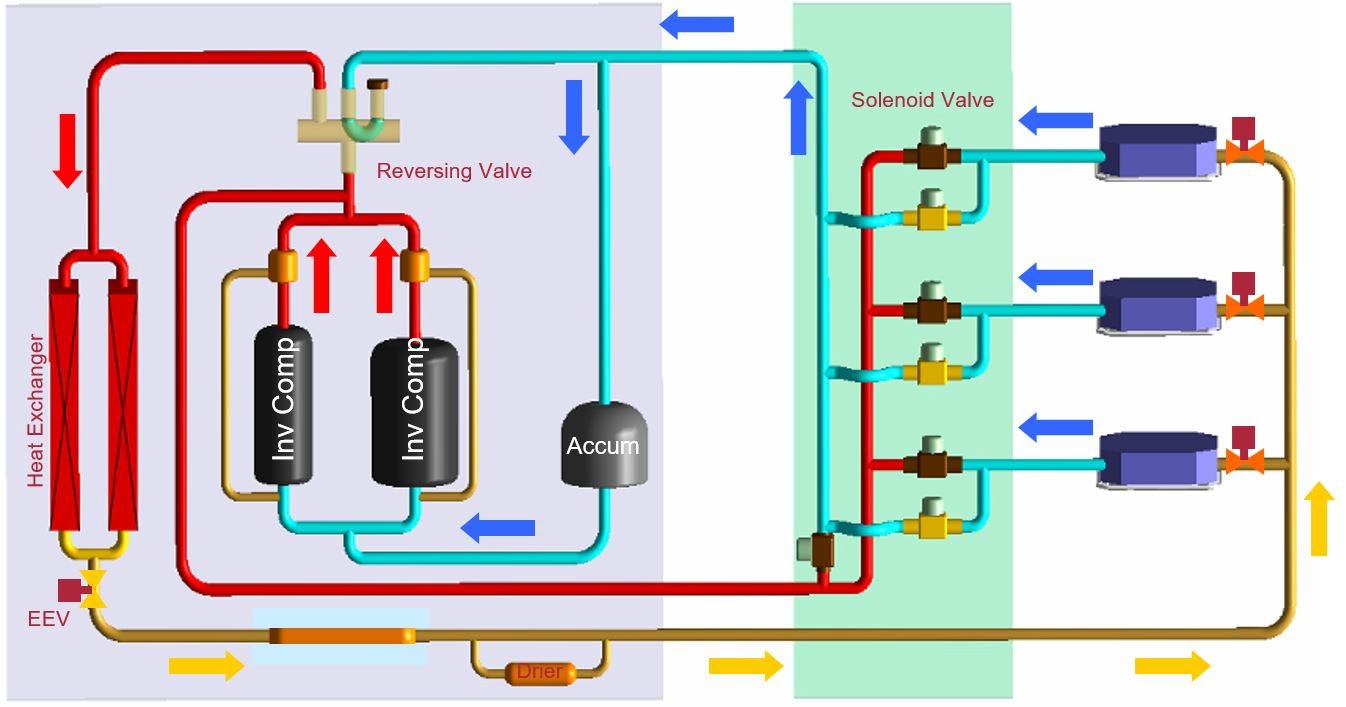

فقط سرمایش
در این حالت، درون یونیت هیت ریکاوری، شیر برقی گاز داغ بسته است و شیر برقی مربوط به خط مایع همواره باز میباشد. در نتیجه، مایع داغ پرفشار به سمت یونیتهای داخلی حرکت کرده و بخار کمفشار به یونیت خارجی بازمیگردد. سیکل دستگاه بر پایه سرمایش عمل میکند.
فقط گرمایش
در این حالت، درون یونیت هیت ریکاوری، شیر برقی گاز داغ همواره باز است و مبرد گاز داغ پرفشار به سمت یونیتهای داخلی هدایت میشود. مایع داغ نیز به دستگاه خارجی بازمیگردد و سیکل دستگاه بر پایه گرمایش عمل میکند.
سرمایش و گرمایش همزمان
زمانی که به سرمایش و گرمایش همزمان نیاز باشد، باید مشخص شود که دستگاه خارجی روی کدام حالت شروع به کار میکند؛ سرمایش یا گرمایش. در ادامه، عملکرد دستگاه در هر دو حالت بررسی میشود.

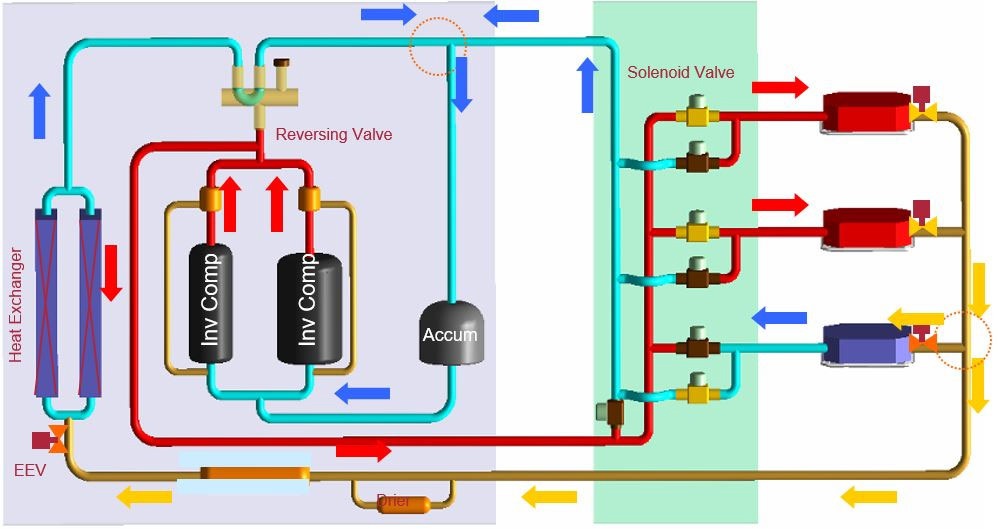

حالت غالب گرمایش
در فصل زمستان، معمولاً اکثر یونیتها نیاز به گرمایش دارند، اما زونهایی نیز وجود دارند که به سرمایش نیازمند هستند. در این حالت، شیر برقی گاز داغ باز است و گاز داغ به سمت یونیتهایی که نیاز به گرمایش دارند هدایت میشود. مایع داغ برگشتی نیز درون یونیت هیت ریکاوری به سمت یونیتهایی که نیاز به سرمایش دارند هدایت میگردد.
در این فرآیند، هم بخار کمفشار در خط ساکشن و هم مایع داغ پرفشار در خط مایع، به سمت دستگاه خارجی بازمیگردند. ابتدا وارد آکومولاتور شده و سپس وارد کمپرسور میشوند. مبرد مایع پس از عبور از مبدل حرارتی به بخار تبدیل شده و مجدداً وارد کمپرسور میشود.
نکته قابل توجه این است که در این حالت، تعداد یونیتهایی که به سرمایش نیاز دارند کمتر از یونیتهایی است که به گرمایش نیازمند هستند.

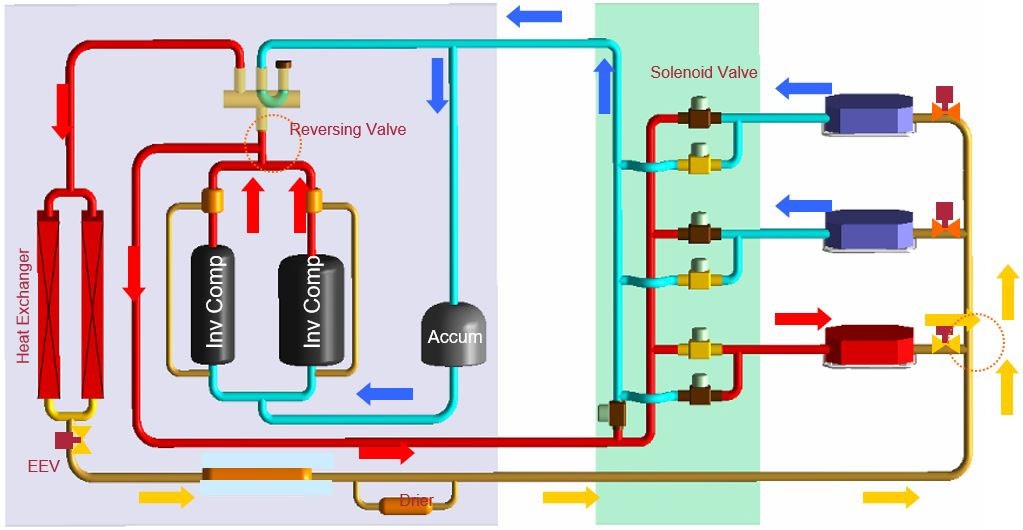

حالت غالب سرمایش
در فصل تابستان، اکثر یونیتها نیاز به سرمایش دارند، اما زونهایی نیز ممکن است نیاز به گرمایش داشته باشند. در این حالت، شیر برقی گاز داغ بسته است و مایع مبرد مستقیماً از سمت دستگاه خارجی به یونیت هیت ریکاوری و سپس به یونیتهای داخلی هدایت میشود. بخار کمفشار از طریق خط ساکشن به دستگاه خارجی بازمیگردد.
چنانچه یونیتهایی نیاز به گرمایش داشته باشند، شیر برقی گاز داغ باز شده و مبرد پس از عبور از مبدل یونیت داخلی، به حالت مایع داغ درآمده و مجدداً به هیت ریکاوری بازمیگردد تا از انرژی آن برای یونیتهایی که نیاز به سرمایش دارند استفاده شود. در این حالت، فقط بخار کمفشار به سمت دستگاه خارجی بازمیگردد.
نکته قابل توجه این است که در این حالت، تعداد یونیتهایی که به گرمایش نیاز دارند کمتر از یونیتهایی است که به سرمایش نیازمند هستند.

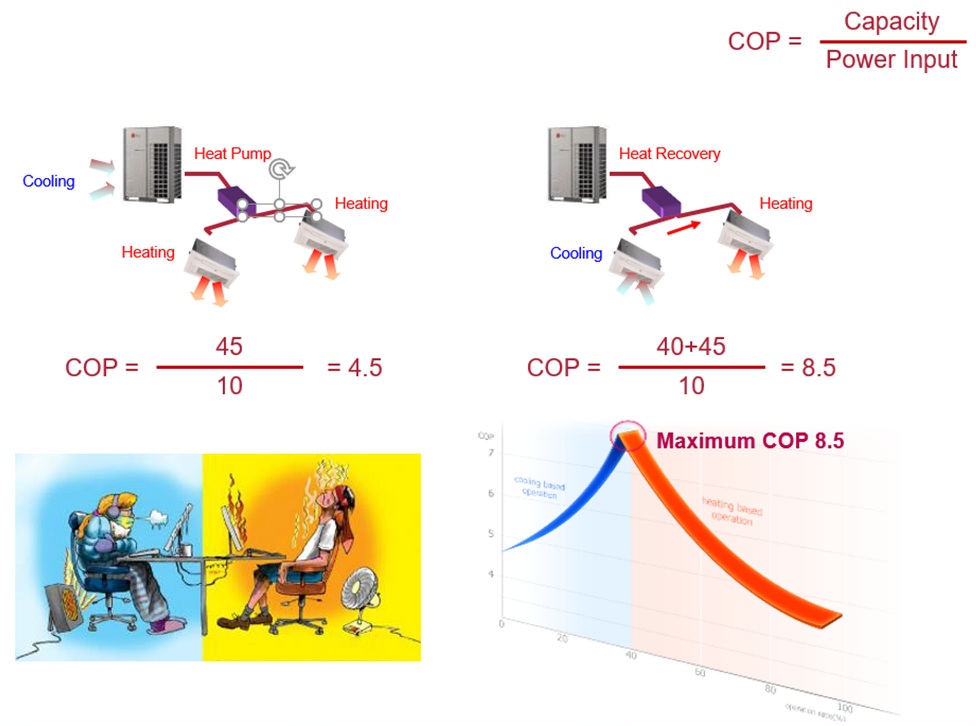

بررسی راندمان دستگاه با استفاده از یونیت هیت ریکاوری
نکتهای که بهوضوح مشخص است، افزایش چشمگیر ضریب عملکرد (COP) دستگاه در این حالت میباشد. چه در سرمایش و چه در گرمایش، به ازای توان مصرفی، ظرفیت مفید بیشتری به دست میآید. دلیل این موضوع آن است که بهجای استفاده از دو سیستم مجزا، میتوان از یک سیستم VRF با یونیت هیت ریکاوری در پروژههایی که نیاز همزمان به سرمایش و گرمایش دارند استفاده نمود.
انواع یونیتهای هیت ریکاوری و ویژگیها

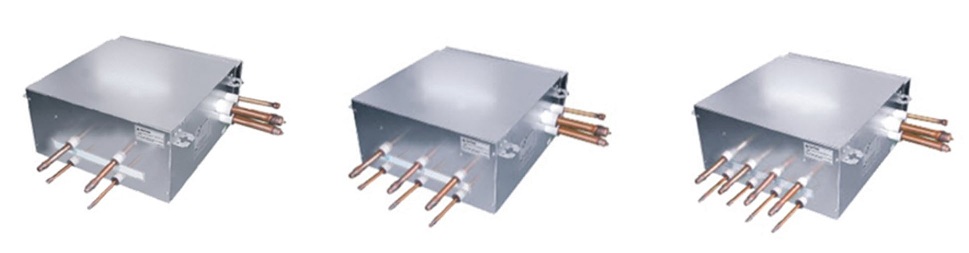

یونیتهای هیت ریکاوری در مدلهای 2، 3، 4، 6 و 8 پورت موجود هستند. هر پورت شامل یک زوج لوله مسی است که به سمت یونیتهای داخلی هدایت میشود.
حداکثر تعداد یونیت داخلی به ازای هر پورت، به شرط آنکه ظرفیت هر شاخه از 8 کیلووات تجاوز نکند، قابل اتصال است. بهعنوان مثال، به یک یونیت هیت ریکاوری 8 پورت میتوان حداکثر 16 یونیت داخلی با ظرفیت مجاز متصل نمود.
روشهای طراحی و اجرای لولهکشی
با توجه به نوع یونیت هیت ریکاوری، اتصالات و نحوه تقسیم بار، سه روش برای طراحی و اجرای لولهکشی وجود دارد:
- روش سری
- روش موازی
- روش ترکیبی

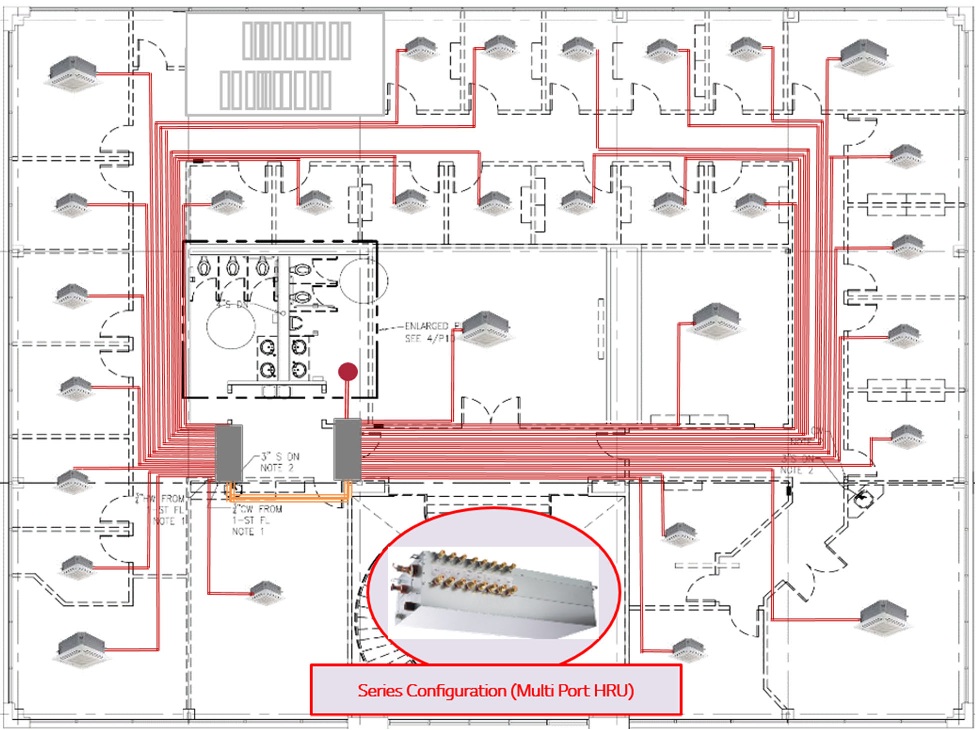

روش سری
در این روش، سه لوله از دستگاه خارجی به سمت یونیتهای هیت ریکاوری موجود در فضاها هدایت میشود. انشعابهایی که از یونیتهای هیت ریکاوری خارج میشوند، هر دو زون سرمایشی و گرمایشی را پشتیبانی میکنند. همچنین یونیتهای هیت ریکاوری از طریق سه لوله و کابل ارتباطی بهصورت سری به یکدیگر متصل میشوند.
در این روش، از وایبرنچ بهعنوان اتصال بین یونیتهای هیت ریکاوری استفاده نمیشود.

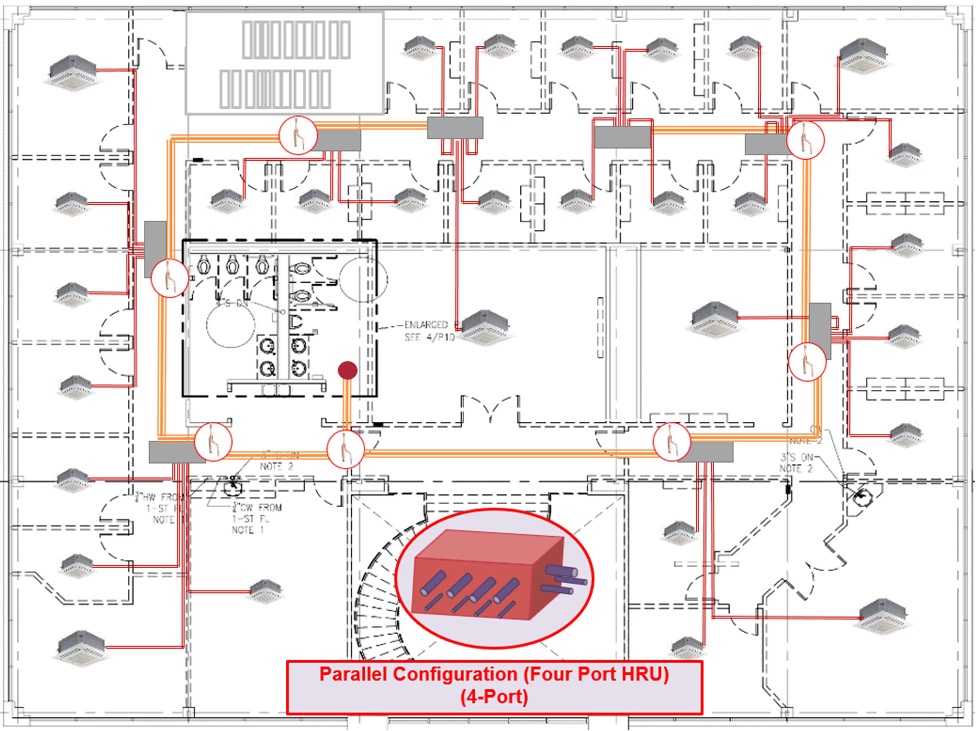

روش موازی
در این روش نیز سه لوله از دستگاه خارجی به سمت یونیتهای هیت ریکاوری هدایت میشود. انشعابات خروجی از یونیتهای هیت ریکاوری از هر دو زون سرمایشی و گرمایشی پشتیبانی میکنند، اما برخلاف روش سری، یونیتها و انشعابات بهصورت موازی و از طریق وایبرنچ به یکدیگر متصل میشوند.

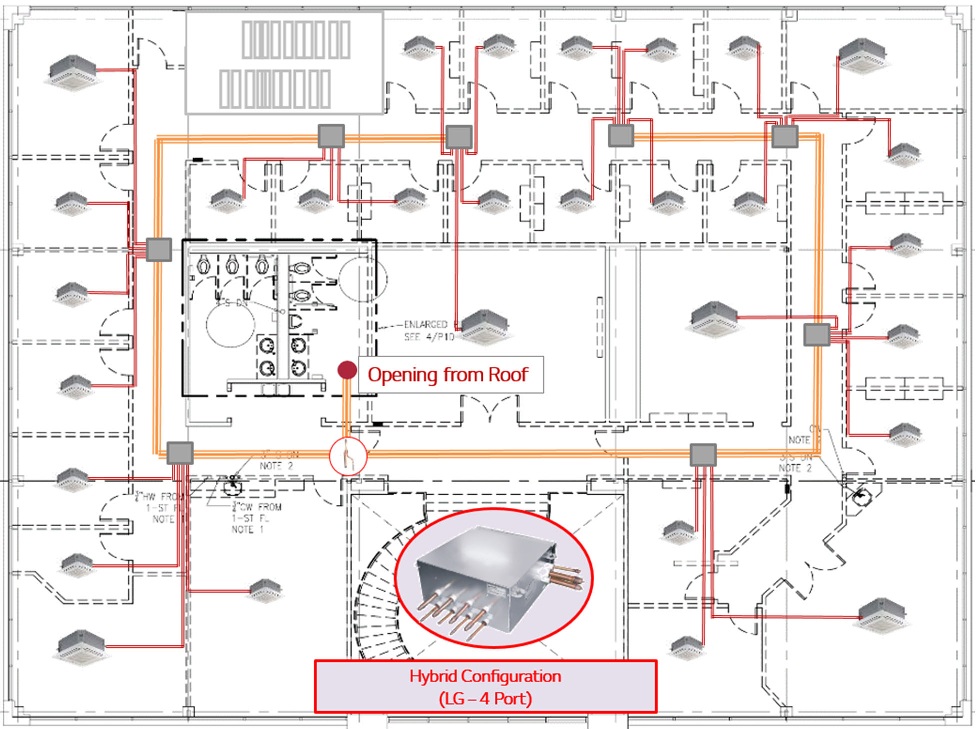

روش ترکیبی
در این روش، بهصورت همزمان از هر دو روش سری و موازی استفاده میشود. سه لوله ورودی از رایزر ابتدا توسط وایبرنچ به دو شاخه مجزا تقسیم شده و سپس هر شاخه شامل تعدادی یونیت هیت ریکاوری است که بهصورت سری به یکدیگر متصل میشوند.
شایان ذکر است که قابلیت سرمایش و گرمایش همزمان سیستمهای VRF عمدتاً در فصل زمستان مورد استفاده قرار میگیرد؛ زمانی که علاوه بر گرمایش غالب، برخی فضاها (مانند فضاهای اداری میانی) نیاز به سرمایش دارند. در فصل تابستان، نیاز به گرمایش بهمراتب کمتر مشاهده میشود.
