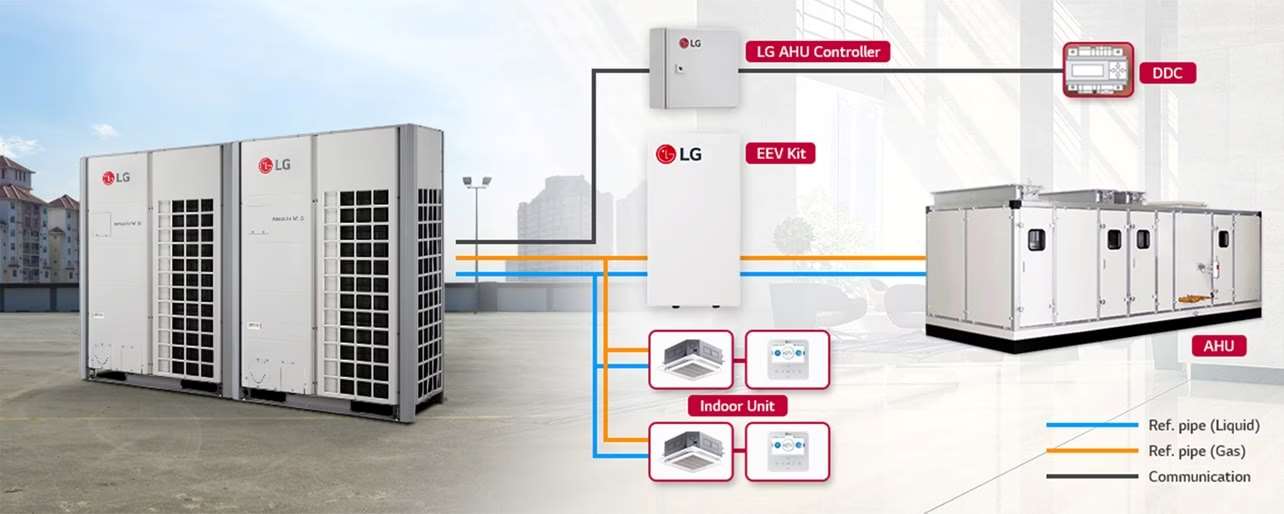

در سیستم‌های جریان مبرد متغیر (VRF)، هر پنل داخلی به یک شیر انبساط الکترونیکی (EEV) مجزا مجهز است. این شیر با پایش دمای تنظیم‌شده در ترموستات، میزان باز و بسته شدن خود را تنظیم کرده و مقدار مبرد ارسالی به پنل داخلی را کنترل می‌کند. به این ترتیب مصرف انرژی متناسب با بار برودتی مورد نیاز ساختمان تنظیم می‌شود و کمپرسور دقیقاً به اندازه بار برودتی لازم تحت بار قرار می‌گیرد و در نتیجه مصرف انرژی کاهش می‌یابد. علاوه بر این، استفاده از فناوری‌های پیشرفته‌ای مانند FULL DC INVERTER و تزریق بخار (EVI) در کمپرسور، به کاهش هرچه بیشتر مصرف انرژی کمک می‌کند.
مزایای سیستم VRF
سیستم‌های VRF در واقع نسل پیشرفته‌ای از سیستم‌های تهویه مطبوع (HVAC) هستند که در ساختمان‌های مسکونی، اداری و تجاری بزرگ مورد استفاده قرار می‌گیرند. برخی از ویژگی‌ها و مزایای شاخص این سیستم‌ها عبارتند از:
افزایش طول لوله‌کشی
یکی از مزایای منحصربه‌فرد سیستم‌های VRF، رفع محدودیت‌هایی است که در دستگاه‌هایی مانند اسپلیت و داکت اسپلیت وجود دارد. در این سیستم، طول لوله‌کشی می‌تواند تا ۱۰۰ متر به‌صورت عمودی و تا ۱۰۰۰ متر در مجموع برسد، که امکان استفاده از آن را در پروژه‌های بزرگ فراهم می‌کند.
مولتی‌پنل بودن و اشغال فضای کمتر توسط یونیت خارجی
از دیگر ویژگی‌های مهم این سیستم، قابلیت اتصال چندین پنل داخلی به یک یونیت خارجی است. این موضوع علاوه بر صرفه‌جویی در فضا، جانمایی تجهیزات را نیز آسان‌تر می‌کند. همچنین انتخاب پنل‌های مجزا برای فضاهای مختلف، امکان استقلال دمایی را با استفاده از ترموستات‌های جداگانه در هر فضا فراهم می‌سازد.
قابلیت شخصی‌سازی
یکی از ویژگی‌های مهم سیستم VRF، انعطاف‌پذیری بالای آن است. با انتخاب پنل‌های مجزا برای فضاهای مختلف، امکان ایجاد استقلال دمایی به کمک ترموستات‌های جداگانه فراهم می‌شود. به این ترتیب تنظیم دما برای هر یونیت داخلی به‌صورت شخصی‌سازی‌شده امکان‌پذیر است. این ویژگی برای کنترل و مدیریت دما، چه از راه دور و چه به‌صورت محلی، ایده‌آل محسوب می‌شود. علاوه بر این، در این سیستم می‌توان از انواع پنل‌های داخلی (دیوارى، کانالی، کاستی و …) متناسب با معماری پروژه استفاده کرد.
کمپرسورهای اینورتر
هر یونیت خارجی VRF به یک یا چند کمپرسور اینورتر مجهز است که بازده و کارایی بسیار بالاتری نسبت به کمپرسورهای دورثابت دارند و نقش مهمی در مدیریت مصرف انرژی ایفا می‌کنند. این کمپرسورها با دامنه فرکانس وسیع عملکردی خود، هنگام روشن شدن تنها یک پنل از چندین پنل نصب‌شده، صرفاً به اندازه ظرفیت همان پنل وارد مدار می‌شوند و به‌طور محسوسی مصرف برق را کاهش می‌دهند.
گرمایش و سرمایش هم‌زمان
در صورت استفاده از واحد بازیاب انرژی (HR Unit)، سیستم VRF این امکان را فراهم می‌کند که در یک مدار لوله‌کشی مبرد، فضاهای مختلف به‌صورت هم‌زمان گرم یا خنک شوند. در این حالت، انرژی مازاد یک فضا گرفته شده و به‌عنوان انرژی مفید به فضای دیگر بازگردانده می‌شود که این موضوع سبب افزایش راندمان و صرفه‌جویی در مصرف انرژی خواهد شد.
اطمینان از عملکرد
در شرایطی که از تمام ظرفیت سیستم استفاده نمی‌شود (حالت بار جزئی)، کمپرسورهای VRF به‌صورت چرخشی وارد مدار می‌شوند. این عملکرد باعث می‌شود هیچ کمپرسوری به دلیل کارکرد مداوم دچار استهلاک زودهنگام نشود و تمامی کمپرسورها به‌طور متوازن کار کنند. این ویژگی موجب افزایش طول عمر دستگاه و اطمینان از عملکرد پایدار سیستم می‌شود.
مطالب مرتبط: ظرفیت سنجی در تهویه مطبوع خانگی

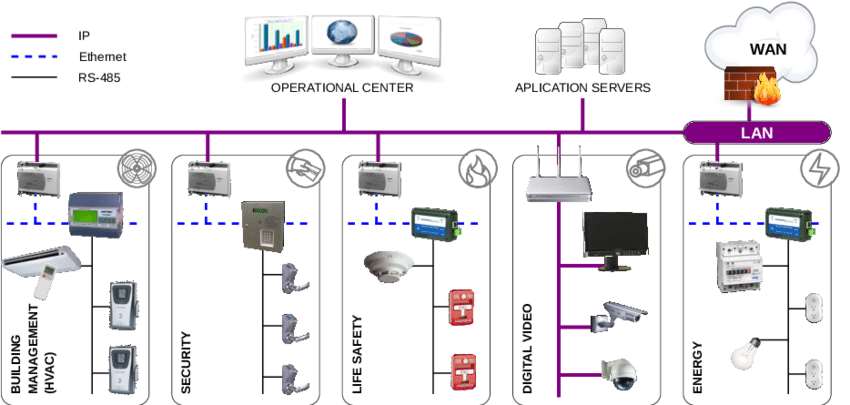

تعامل سیستم VRF با سیستم مدیریت هوشمند ساختمان (BMS)
سیستم‌های VRF به دلیل کنترل دقیق بار، معمولاً مصرف برق پایین‌تری نسبت به سایر سیستم‌های تهویه مطبوع مانند اسپلیت و داکت اسپلیت دارند. از مزایای این سیستم می‌توان به قابلیت برنامه‌پذیری، عملکرد آرام کندانسور و امکان اتصال به سیستم مدیریت هوشمند ساختمان (BMS) اشاره کرد.
از آنجا که سیستم‌های هوشمند خانگی و BMS انواع مختلفی دارند، درک نحوه اتصال و تعامل آنها با سیستم‌های تهویه مطبوع (HVAC) موضوعی چالش‌برانگیز است. دستگاه‌های VRF به‌طور پیش‌فرض مجهز به سیستم‌های کنترل مرکزی هستند که به راحتی می‌توانند مجموعه‌ای از عملکردها را مدیریت کنند، از جمله:
- کنترل مصرف انرژی یونیت خارجی و ایجاد محدودیت در مصرف برق
- تعریف برنامه زمان‌بندی روزانه، هفتگی و حتی سالانه برای یونیت‌های داخلی
- تنظیم حداقل دمای سرمایش، حداکثر دمای گرمایش، سرعت فن، خاموش و روشن شدن دستگاه‌ها و حتی قفل کردن کنترلرهای موجود در فضاها
- نمایش شماتیک سیستم و خطاهای احتمالی از طریق نمایشگر لمسی
به دلیل برخورداری از تکنولوژی پیشرفته، دستگاه‌های VRF قابلیت اتصال به سیستم‌های هوشمندسازی ساختمان را دارند. با این حال، نکته مهم این است که سیستم‌های BMS و VRF از زبان‌ها و پروتکل‌های متفاوتی استفاده می‌کنند و استاندارد ثابتی برای تبادل داده، دستورات و اطلاعات میان آنها وجود ندارد. به همین دلیل، برای برقراری ارتباط بین این دو سیستم به یک Gateway نیاز است. این تجهیز به‌عنوان واسطه عمل کرده و دستورات را به زبانی ساده و یکپارچه ترجمه می‌کند.
شرکت‌های تولیدکننده محصولات VRF، معمولاً Gateway را به‌عنوان یک تجهیز جانبی ارائه می‌کنند که نقش شاهراه ارتباطی بین شبکه هوشمندسازی ساختمان و کنترل دستگاه‌های VRF را ایفا می‌کند. این تجهیزات بسته به پروتکل و زبان برنامه‌نویسی سیستم هوشمندسازی ساختمان در انواع مختلف عرضه می‌شوند و حداکثر تعداد یونیت قابل اتصال و طول کابل‌کشی آنها نیز متفاوت است.
پروتکل‌های رایج هوشمندسازی ساختمان
در سطح جهانی، شرکت‌های معتبر پروتکل‌های مختلفی را برای هوشمندسازی ساختمان معرفی کرده‌اند که از مهم‌ترین آنها می‌توان به موارد زیر اشاره کرد:
- BACnet
- ModBus
- LonWorks
- KNX
- ZigBee
- Z-Wave
